d-link无线路由器设置图文教程

现在国内有很多朋友都使用了dlink路由器，下面我来给大家详细介绍dlink路由器硬件安装与dlink路由器设置上网图解,有需要学习的同学可参考参考。

步骤一：连接DI-524M无线宽带路由器到您的网络

1．首先将DI-524M的12V交流电源适配器接头插入DI-524M后面板的电源插孔处，另一端接入电源插座。当通电之后会看到前面板的Power指示灯（电源指示灯）亮。待DI-524M启动完毕后再进行下一步的操作。

2．将连接至DSL/CableModem的网络线接到DI-524M的WAN端（即Internet口）。

3．将与计算机或其他设备连接的网络线接在LAN端（有1～4个口）任意一个端口。

　　完成连接设定后，DI-524M的面板灯应为：

　　(1)电源指示灯：恒亮;

　　(2)系统状态指示灯：约每秒闪烁一次;

　　(3)WAN口指示灯：不定时闪烁;

　　(4)无线网络指示灯：不定时闪烁;

　　(5)LAN口指示灯：不定时闪烁(接有电脑)

步骤二：连接其他计算机至DI-524M

用其他的以太网线，将需要通过DI-524M无线宽带路由器上网的具有以太网接口的其他计算机连接到DI-524M后面板上剩余的3个LAN端口上；还可以将已安装好无线网卡的计算机放置在DI-524M附近来通过其上网。

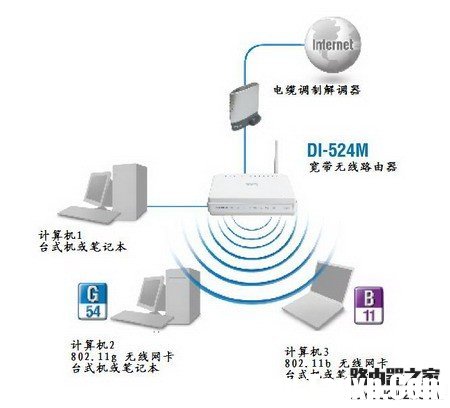

依照上面的两个步骤的方法连接路由器之后，您的现行网络架构应为下图的方式，或者如果您是小区宽待，可能直接将网线接入DI-524M的WAN端，而不是接入Modem，使用有线连接的PC则连至DI-524M的LAN口中的一个，使用无线连接的PC则经过接在电脑上的无线网卡与DI-524M无线连接。

步骤三：本地连接配置（做设置时请您将PC通过网线连接至DI-524M的LAN口之一）

1．首先查看一下您的计算机本地连接的IP地址
（1）您正在使用的计算机桌面上，右键单击“网上邻居”，选中“属性”。弹出“网络连接”窗口。

　　(2)右键单击本地连接-属性

（3）在随后弹出的“本地连接属性”对话框中，选择Internet协议（TCP/IP），然后点击下方的属性按钮。

在随后打开的窗口里，选择“自动获得IP地址”，单击确定，再回到前一个界面之后点击关闭。当您的计算机连接到DI-524M时，计算机即会自动获得IP地址。

稍待15秒左右之后，当本地连接显示已连接上时：

单击“开始”－“运行”，在“打开”处敲入cmd，点击确定。

　　进入MS-DOS命令提示符窗口下，键入ping 192.168.0.1并回车。

如果出现“Replyfrom192.168.0.1:bytes=32time1msTTL=64”字样则说明计算机已经和DIR-300连接成功，可以进行下一步配置。

步骤四：DI-524M无线路由器的网络配置
打开浏览器，本文以IE浏览器为例，在浏览器的地址栏键入192.168.0.1回车（在未连接至Internet的情况下，只要您使用网线将PC和路由器的LAN端口中的一个连接起来或者通过无线连接即可打开路由器配置界面，但在进行路由器的配置时请您使用有线连接至DI-524M）。

在出现的界面中，用户名填写admin，密码默认情况下为空，然后点击登录进入下面的配置界面。

从这个界面可以看到，您能够通过两种方法对路由器进行网络连接的设置：一是使用配置向导，二是使用手动配置。如果您只需要进行WAN端口配置，那么使用设置向导即可。下面针对配置向导的使用进行说明。

使用配置向导进行设置
在上图所示的界面中点击“因特网连接安装向导”，进入网络连接向导窗口。

点击网络连接向导后显示网络连接设置的步骤，你在了解该步骤之后，即可点击下一步，进行设置。

点击下一页之后，在下面的窗口中进行管理密码的设定。

默认状况下，进入路由器配置界面的管理密码为空，为了保证该设备的安全，您可以设置一个密码，以防止别人更改您的路由器的配置；请您将所设置的登录密码记下，否则日后可能无法登录DI-524M的设置界面；如果忘记登录密码的话，您将路由器进行复位操作，具体方法请参见相应说明。在填入两遍密码后，点击下一步，进入时区的设置。您也可以不设置密码，那么直接点击下一步即可。

如果你在中国地区，可以在下拉菜单中选择GMT＋8：00时区，然后单击下一步，进入网络连接的设置。

总共用八种方式的选择，包括DHCP连接（动态IP地址）、用户名/密码连接（PPPoE方式）、户名/密码连接（PPTP方式）、户名/密码连接（L2TP方式）、户名/密码连接（Bigpond）、静态IP地址连接、俄罗斯PPTP、方式。路由器默认状态下WAN端的配置为DHCP连接（动态IP地址）。注：上图所选为DHCP IP方式，仅仅为后面的说明做一标注，您所选择的连接方式还要根据您实际的网络环境做选择。
如果您不清楚要选择何种类型可参考以下类型：
A．若您电脑直接接上ADSL或CableModem时，不需要做任何连接相关设置即可连至网络的话，请选择DHCP连接；
B．若您电脑直接接上ADSLModem时，需要设定ADSL帐户/密码后，而且需要进行连接动作后才可以连接至网络的话，请选择PPPoE；
C．若您电脑直接接上ADSL或CableModem时，需要另外指定一个固定的IP地址后才可以连接至网络的话，请选择静态IP地址连接。
D．或者您也可以与您的网络服务供应商ISP联系。
下面以动态IP地址、PPPoE和静态IP地址这三种常用的方式为例进行分别说明。
（1）DHCP连接（动态IP地址）
首先在上图中点选DHCP连接，然后点击下一页。

在这里可以选择是否将PC的MAC地址克隆到路由器中，也可以选择是否填入主机名。然后点击下一页。

系统提示您网络连接已经设置完成，点击连接以保存设置并重启路由器。

在系统状态界面中，您可以看到在WAN端的IP地址已经出现数值，说明DHCP联机已经成功。

（2）用户名/密码连接（PPPoE）：PPPoE方式连接
点选用户名/密码连接，然后单击下一页。

您需要在如下的界面中填入用户名，密码，确认密码这三项信息。

填好之后点击下一页。

系统提示您网络连接已经设置完成，点击连接以保存设置并重启路由器。
然后可以在系统状态界面中看到PPPoE已经连接上。

注：如果您是每月限时上网的用户，请您注意还要在手动配置界面中查看联机方式的选择，联机方式一般默认状态下为自动联机，即只要路由器开启就会自动侦测网络，如果此时与网络连接正常，便会自动连接到Internet，而不管您是否开启电脑上网，因此还请您在不使用路由器的情况下将其断电，以免造成高昂的网络服务费用。

（3）固定IP地址连接
勾选固定IP地址连接，然后点击下一步。

点击下一步后，在配置界面填入ISP提供给您的IP地址、子网掩码、默认网关、首选DNS服务器地址等信息。

注：上图中所填写的IP设置只是一个范例，请不要照此输入您的设置。
设置完毕后点击下一页。

系统提示您网络连接已经设置完成，点击下一页以保存设置并重启路由器。
然后在系统状态界面中可以看到网络已经连接上。

至此，按照设置向导所进行的网络连接部分的配置就已经完成。

以上网络连接设置向导您只需要进行一次，之后其余的电脑只需要在操作系统中做TCP/IP相关设置即可，您可以参考本文上述设置中的步骤三。

步骤五：DI-524M无线网络设置
在这个步骤中，可以为您的无线网络进行安全设置。如果您不想修改默认配置的话，也可以跳过此步骤（默认SSID为dlink，无加密）。如果设置请参考如下步骤。
在设置向导—配置向导，点击无线安全配置向导。

在如下图所示的无线网络界面中，可以看到有三项无线设置：分别是Wi-Fi保护安装、无线网络设置和无线安全模式。

（1）Wi-Fi保护安装（WPS），使用无线WPS功能时要求路由器和客户端无线网卡均支持WPS才可以使用。在不使用该功能时可以将其启用后面的对勾取消（在“WI-FI保护安装”设置项中的第一设置选项“启用”的队勾取消）。
（2）无线网络设置
在这部分的设置中，您可以主要配置以下几项：
A．首先要启用无线，即勾选“启用无线”这一项；
B．无线网络名称（SSID）：默认状态下为dlink，可以自行更改您所希望的无线网络名称；
C．无线信道：一般默认为6；

（3）无线安全模式
A．默认状态下无安全模式，即无加密。你可以保持该状态不去配置，然后直接点击保存设置，以保存前面的设置。


B．启用加密，这里推荐你使用WEP加密方式。
在下图所示的安全模式下拉菜单中选择“启用WEP无线安全”，然后在下方弹出的WEP加密设置中填入以下信息：
WEP加密：可选64Bit或者128Bit；
缺省WEP密钥：可以选择默认WEP密钥1；
WEP密钥：如果选择的是64Bit，那么可以填写5位ASCII码或者10位HEX密钥；

设置完成后点击保存设置。出现如下界面，稍待片刻便会回到原配置界面表明配置已经保存生效。

至此完成无线网络安全的相关设置。

步骤六：用配有无线网卡的计算机上网的配置步骤
本文以WinXPOS为例，计算机自带无线网卡。
1．打开“网络连接”，右键单击无线网络连接以启用无线网络。


2．无线网卡启用之后，单击查看可用的无线网络。


3．当找到无线网络时（该无线连接的名称即为您在DIR-300无线网络设定中所填写的无线网络SSID），点击连接；
无加密的情况下：
如果没有设置密钥，那么点击连接后，会自动连接至无线网络。

弹出如下提示框，点击仍然连接即可。

当出现如下界面时，表明无线网络已连接成功。


无线网络有加密的情况下
如果之前路由器有做过加密方式和密钥的设置，您可以根据提示输入密钥，点击确定后即可连接到无线网络中。

由于之前已经做过加密，则此时弹出无线连接需要填入网络密钥的对话框，这时只要您填入在路由器中设置的密钥即可，密钥正确填写两遍。

填好之后，点击连接，稍等片刻，就会连接到无线网络中。
